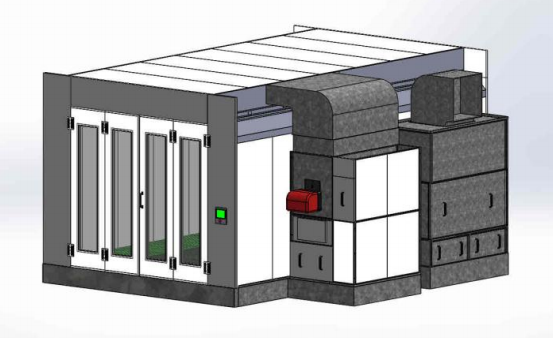

Titanium je pouzdan i dokazan izbor od strane korisnika koji traže visoke kvalitete po pristupačnoj ceni. Izrađena je od visoko kvalitetnih materijala, ima elektronski kontrolni panel, jednostavan za korištenje sa PLC sistemom za siguran rad i održavanje mašine. Dobijate blagovremeno obaveštenje putem sirene za zamenu filtera . Takođe, ugrađen je soft starter za motore za veću ekonomičnost tokom pokretanja, čime se izbegava pad napona i opterećenje pokretnih delova, i osigurava duži vek trajanja kabine.
Strukturni elementi bazisa:
Kabina – je instalirana na podignutom metalnom bazisu visine 350mm. Izrađen je od pocinkovanog lima, sa središnjim nosačima od metala debljine 2.5mm za podršku rešetkama i prednjim, zadnjim i bočnim tablama lima debljine 1.5mm.
- Opcija 1: Sa rešetkama i metalnim pločama: 12 komada rešetaka u središnjem delu dimenzija D = 1000mm * Š = 780mm * V = 30mm, kapaciteta 650 kg/točku + metalne ploče (23 komada) s leve i desne strane sa dimenzijama D =1000mm * Š = 7800mm V = 30mm kapaciteta 500 kg/točku
- Opcija 2: Sa kompletnim rešetkama: 5 linija rešetaka (35 komada) D = 1000mm * Š = 780mm * V = 30mm kapaciteta 650 kg/točku
Vrata – Glavna vrata: Napravljena su od 3 segmenta dimenzija 900 * 2650 svaki, od presovanog lima ispunjenog kamenom vunom i velikih sigurnosnih stakala. Otvor vrata je visine 2650mm i širine 2700mm. Jedna od vrata mogu se koristiti za ulazak lakirera i izlaz za slučaj opasnosti. Boja ploča i vrata je bela.
Zidovi – Sastoje se od „sendvič“ panela (debljine 40mm), sa termo zvučnu izolacijom od kamene vune. Zidovi kabine su i unutra i spolja obojeni u belo i zaštićeni plastičnom folijom.
Osvetljenje – Sastoji se od 10 gornjih rasvetnih kaseta, smeštenih u ugaonom delu tavanice, od kojih svaki sadrži po 5 cevi 18W ( ukupno 50 lampi) i 4 niže postavljenih kaseta od kojih svaka sadrži po 3 cevi od 18W (ukupno 12 lampi) zaštićenih sigurnosim staklom.
Plenum – Dimenzije plenuma za filtriranje: L = 7000mm * W = 3000mm * H = 450mm, sastoji od 7 redova viledon plafonskih filtera tipa G-560, smeštenih u odgovarajuće okvire s veličinom od 1000mm * 3000mm * 20mm, sa sistemom za brzo postavljanje i oslobađanje.
Tehnički podaci krovnih filtera:
- Prosečna gravimetrijska efikasnost: 99%
- Brzina vazduha: 0,25 m/s
- Efektivnost: F5-EU5
- Nominalna isporuka vazduha 1000 mc/h
- Konačni gubitak opterećenja 450 Pa
Plafon – Izrađen od sendvič panela (40mm)sa termo-akustičnom izolacijom od nezapaljivog poliuretana.
Uvlačenje vazduha – Grejačka sekcija: Kabina je opremljena sa 1 generatorom toplog vazduha.
Ventilaciona sekcija: Metalna struktura i bočne stranice od pocinkovanih dvostrukih čeličnih limova, sa izolacijom između njih.
- 2 dvostruka centrifugalna ventilatora sa aeroprofilnim lopaticama, i čeličnim vratilom koje rotira na samo-uskladivim ležajevima za tihi rad.Va = 26.000 mc/h
- 1 trofazni asinhroni motor, za pokretanje ventilatora preko remenice, V-tip remenja i poseban sistem , koji omogućava promenu smera okretanja u slučaju potrebe. Motor = 10 KS (7,5 kW). Pneumatski prigušivač za faze farbanja i sušenja.
Grejačka sekcija: Nalazi se na ventilacionoj sekciji, sastoji se od metalne konstrukcije i dvostrukih ploča pocinkovanog čeličnog lima izolacioni materijalom. Unutar ove strukture postoji izmenjivač toplote sa 240.000Kcal i Riello gasnim gorionikom.
Tehnički podaci ULAZNI filteri:
- Prosečna gravimetrijska efikasnost: 75%
- Brzina vazduha: 2 m/s
- Efektivnost: F3-EU5
- Nominalna isporuka vazduha: 5400 mc/h
- Konačni gubitak opterećenja 250 Pa
Jedinica za izvlačenje vazduha: Kabina je opremljena sa jednom jedinicom za izvlačenje vazduha.
Ventilaciona sekcija: Metalna struktura i bočne stranice od pocinkovanih dvostrukih čeličnih limova, sa izolacijom između njih.
- 1 dvostruki centrifugalni ventilator sa aeroprofilnim lopaticama i i čeličnim vratilom koje rotira na samo-uskladivim ležajevima za tihi rad. Va=26.000 mc/h
- 1 trofazni 1 trofazni asinhroni motor, za pokretanje ventilatora preko remenice, V-tip remenja i poseban sistem , koji omogućava promenu obrtaja u slučaju potrebe.Motor = 12,5 hp (9kw).
Filter sekcija: Sastoji se od 4 paint stop filtera 1600mm * 550mm.
Tehnički podaci IZDUVNIH filtera:
- Prosečna gravimetrijska efikasnost: 93%
- Brzina vazduha: 1,75 m/s
- Efektivnost: F3-EU5
- Konačni gubitak opterećenja 150 Pa
Kontrolna tabla – Kontrolna tabla sa PLC obezbeđuje elektronsko upravljanje sistemom sa PLC maksimalne pouzdanosti i efikasnosti.
- Opcija 1: Soft starter za motore, farbanje sa grejanjem, sušenje, tajmer, osvetljenje, limiter temperature, glavni prekidač, alarm za greške, tajmer za zamenu filtera sa sirenom.
- Opcija 2: Inverter s ručnim podešavanjem pritiska i brzine vazduha u kabini, farbanje, farbanje sa grejanjem, sušenje, podešavanje vremena, prekidač osvetljenja, uređaj za upravljanje temperaturom, prekidač za napajanje, alarm za slučaj greške, metar-sat za filtere sa sirenom za promenu filtera.
